珠宝玉石打磨机无刷方案

简短描述:

◆供电电源DC12V直流供电，容量根据电机功率选择

◆输入最大电流：不大于2A

◆输入最大功率：最大24W

◆适配电机适配输出功率≤20W有霍尔直流无刷电机

◆适用于珠宝玉石打磨机等行业

◆采用内置式驱动设计，高速力矩大，外形尺寸可根据客户要求订制

◆电流环设计，抗干扰性、快速响应能力强

◆抗干扰强，体积小，转速高

◆FG 转速信号反馈输出

◆过压、欠压、过流保护等功能

联系我们

产品详情

下载

产品关键词

低噪音、高转速珠宝打磨机无刷方案

概述

无刷电机不仅能够实现高转速与高转矩的完美结合，还显著降低了运行噪音，为工作环境带来宁静与舒适。得益于其无齿槽效应及紧凑的结构设计，无刷电机确保了机械传动在高低速切换时的平稳性，实现了更为精准的控制性能。同时，这一设计还促进了电机效率与功率密度的双重提升，展现了卓越的性能表现。

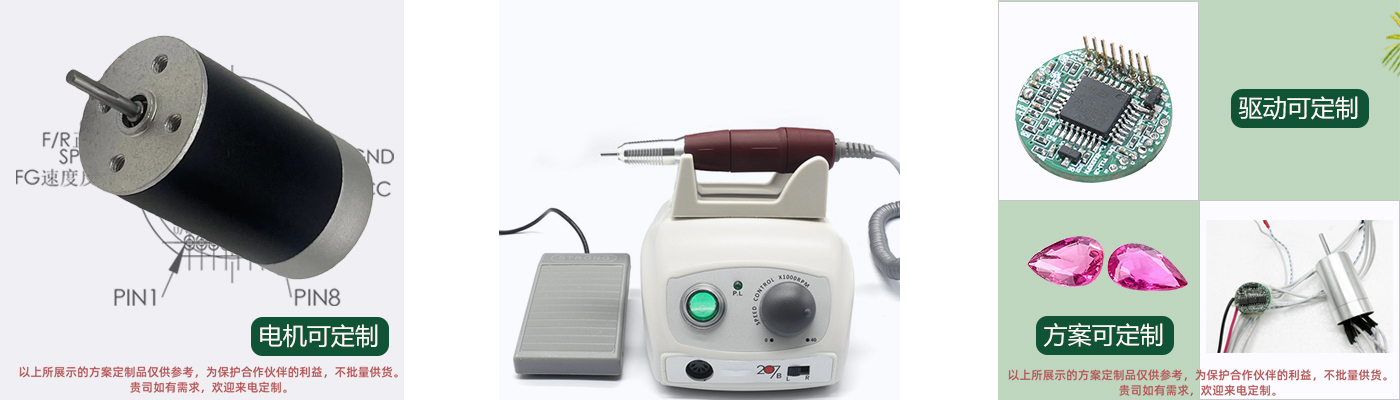

特别值得一提的是，我们为无刷电机量身打造了内置驱动系列，该系列紧密围绕电机与驱动集成化的市场需求进行设计。通过优化设计尺寸、简化操作模式以及提供灵活的定制范围，我们的内置驱动系列成为了有刷电机的理想替代品，为用户带来了更加便捷、高效的使用体验。

电气性能

电气性能（环境温度Tj=25℃时）
供电电压	DC12V交流供电，容量根据电机功率选择
输入电流	2A
输入最大功率	24W
适配电机	适配出功率≤20有霍尔直流无刷电机
适配电机极对数	2对级
转数	20000转
控制电机方式	方波输出，闭环输出
转速调节方式	DC0-5V调速
转速反馈信号输出	电机转速（RPM）=F÷N×60(F为输出频率，N为极对数)
保护功能	过流、过压、欠压、堵转保护等

珠宝打磨机以其独特的优势脱颖而出，其操作简便性、手柄的灵活小巧设计、低噪音运行特性、高转速性能以及强大的扭矩能力，在首饰加工、工艺品制作及精密模具的精细打磨、抛光与雕刻等领域中得到了广泛应用。泽明自动化所研发的电机，在性能表现上力求卓越，能够在广泛的工作速度范围内提供稳定的连续工作扭矩，充分满足各类精细操作的需求。

面对当前小型化、轻量化及节能设计的趋势，如何在有限的体积内实现大功率输出成为电机设计的一大挑战。泽明自动化通过采用创新的磁钢设计，成功攻克了这一难题。这些先进技术不仅赋予了电机更高的功率密度，还确保了电机在输出更大功率的同时，维持了极高的运行效率。电机与驱动的一体化设计也为整体工业设计节约了空间，保持了手感！
