应用&方案

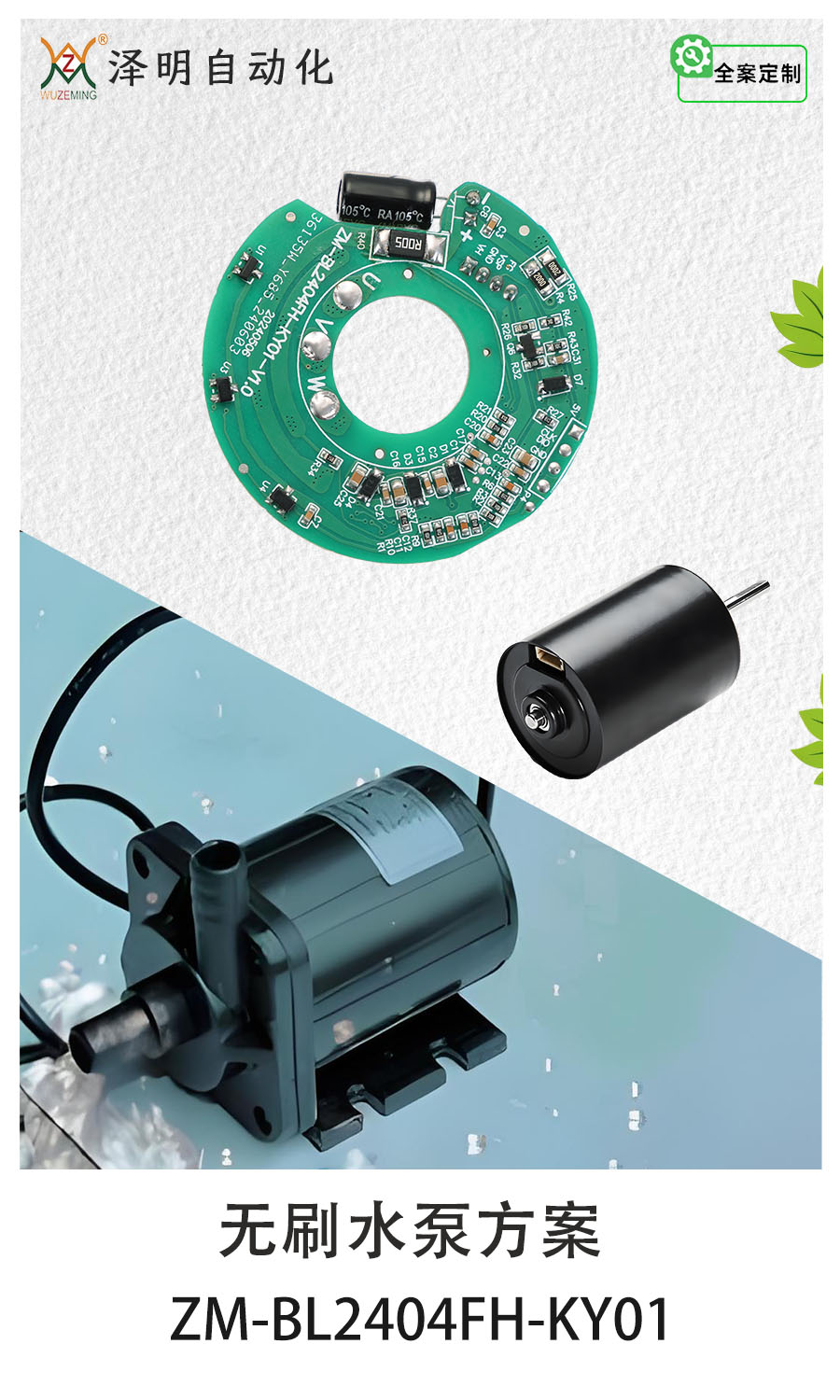

  • 无刷真空水泵方案

    无刷真空水泵方案

    ◆供电电源:DC20V-28V直流供电,容量根据电机功率选择

    ◆输入最大电流:不大于5A

    ◆输入最大功率:最大140W

    ◆适配电机:适配输出功率≤100W的电机无霍尔直流无刷电机

    ◆适用于真空水泵,输送水泵等行业

    ◆霍尔集成驱动板一体化设计;

    ◆可选启动全速或使用调速口外部调速;

    ◆调速口兼容5V电压调速或PWM调速;

    ◆硬件具有电源反接保护;

    ◆具有过流、过压、欠压、过热、马达堵转等保护功能;

    ◆可输出FG转速信号;


  • 电动板手无刷方案

    电动板手无刷方案

    ◆供电电源:DC48V直流供电,容量根据电机功率选择

    ◆输入最大电流:不大于8A

    ◆输入最大功率:最大1200W

    适配输出功率≤900W的电机无霍尔直流无刷电机

    ◆适用于电动板手等行业

    ◆采用无霍尔传感器工作;适配外转子无刷电机

    ◆低噪音高转速输出,转速可达10000rpm/min;

    ◆通过控制启动信号控制启动低转速;

    ◆工作温度为-15-85℃;

    ◆可输出报警信号供用户检测;

    ◆具有过欠压、马达堵转等保护功能


  • 无刷散热风机方案

    无刷散热风机方案

    ◆供电电源AC165V~230V交流供电,容量根据电机功率选择

    ◆输入最大电流:不大于8A

    ◆输入最大功率:最大2400W

    适配输出功率≤2000W的电机有 /霍尔直流无刷电机

    ◆适用于真空风机,散热风机等行业

    ◆无霍尔方波开环控制,带PFC低速力矩大,运行平稳;

    ◆高力矩高转速输出,最高转速达30000rpm/min;(根据用户电机而定)

    ◆调速方式:外接0-5V电压调速

    ◆带PFC电压升到400VDC功率因数PF值可达95%

    ◆可输出测速脉冲FG,(光电隔离,门极输出);

    具有过流、过压、欠压、马达堵转等保护功能。


  • 传输包装生产线无刷方案

    传输包装生产线无刷方案

    ◆供电电源DC18V~50V 直流供电,容量根据电机功率选择

    ◆输入最大电流:不大于8A

    ◆输入最大功率:最大400-200W

    ◆适配输出功率≤400-200W有 /霍尔直流无刷电机

    ◆适用于物流传输及包装生产线

    ◆集成两个驱动单元可分别驱动两台无刷电机400W+200W;

    ◆高力矩、高转速输出,最高转速达10000RPM(根据电机而定);

    ◆调速方式:外接电位器VSP调速、外接PWM信号调速、0-5V       模拟量调速;

    具有EN(启停)、DIR(方向)信号控制端

    ◆可输出测速脉冲FG(门极输出);

    ◆具有过流、过压、欠压、堵转等保护功能;

    ◆具有有&无霍尔无缝切换功能。

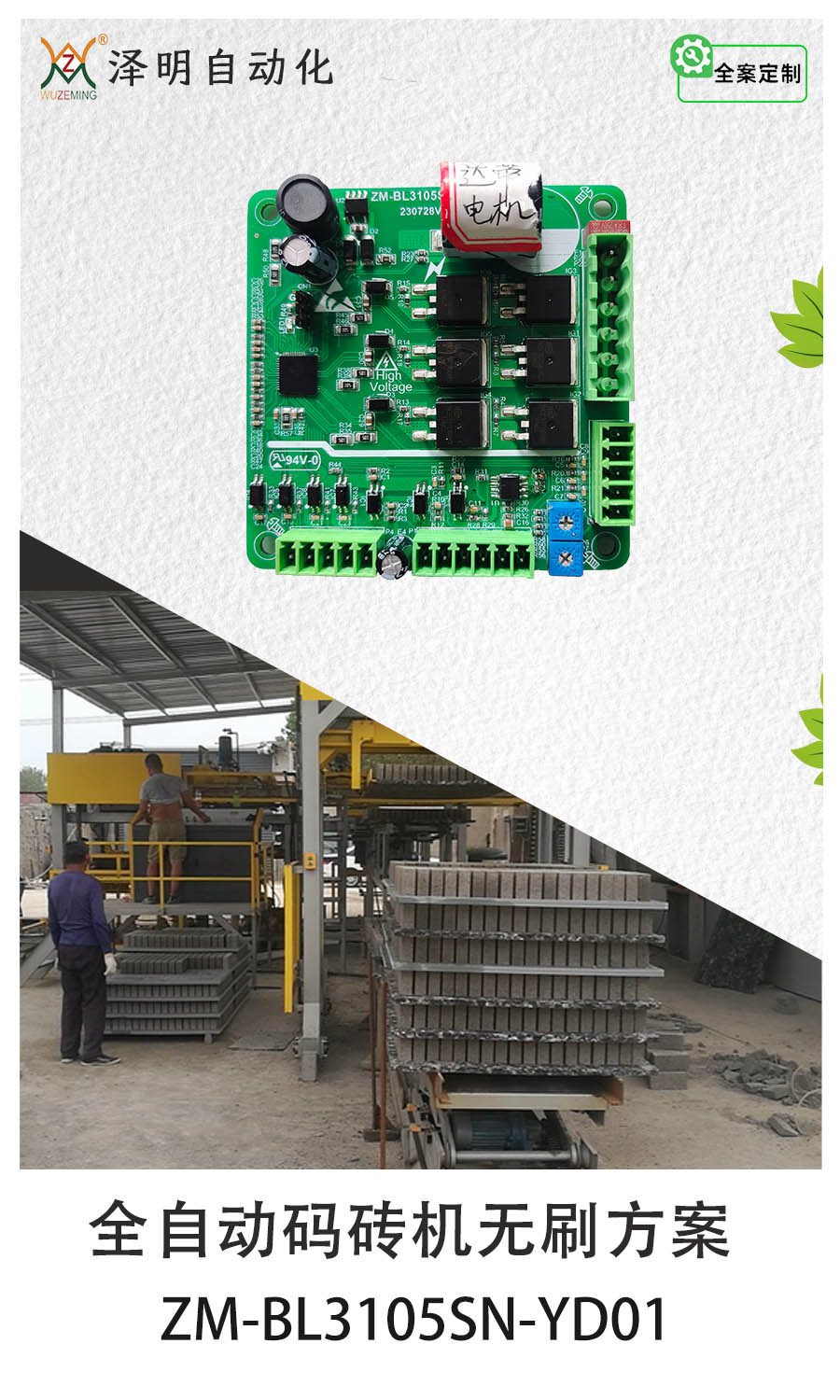

  • 全自动码砖机无刷方案

    全自动码砖机无刷方案

    ◆供电电源DC310V直流供电,容量根据电机功率选择

    ◆输入最大电流:不大于6A

    ◆输入最大功率:最大1800W

    ◆适配输出功率≤1500W无霍尔直流无刷电机

    ◆适用于打包机、授权书我

    ◆方波无霍尔控制;

    ◆精准力矩高转速输出,最高转速可达30000rpm/min;

    ◆有启动、方向、刹车信号控制端;

    ◆可输出速度(门极输出)、扭矩信号(模拟电压输出);

    ◆可输出报警信号供用户检测;

    ◆具有过欠压、马达堵转等保护功能


  • 快速平移门无刷方案

    快速平移门无刷方案

    供电电源70VDC-140VDC直流供电

    ◆输入最大电流:不大于3A

    ◆输入最大功率:400W

    ◆适适配输出功率≤350W的无刷电机

    ◆适用于快速平移门,移门等行业

    ◆电流、速度双闭环设计,低速力矩大,运行平稳

    ◆高力矩、高转速输出,最高转速可达 9999rpm/min

    ◆调速方式:0.3-5V VSP 电压和 5V90-110HzPWM 两路调速

    ◆有 EN(使能)、DIR(方向)、BK(刹车)等信号输入端

    ◆可输出测速脉冲 FG(光电隔离,门极输出)、ALM 报警输出

    ◆具有过流、过压、欠压、马达堵转等保护功能

    ◆4 路 IO 口组合输出报警信号,方便上位机读取

    ◆采用 EN 解保护,所有信号口均采用光耦隔离电路


  • 壁炉、烤箱等无刷风机方案

    壁炉、烤箱等无刷风机方案

    ◆供电电源AC80V~230V交流供电

    ◆输入最大电流:不大于5A

    ◆输入最大功率:最大1100W

    ◆适配输出功率≤750W的电机

    ◆适用于烤箱、烤炉等行业

    ◆可外接速度显示板,显示转速;可接电脑,设置驱动器参数;

    ◆电流速度双闭环设计,低速力矩大,运行平稳;

    ◆高力矩高转速输出,最高转速达 10000rpm/min;(根据用户电机而定)

    ◆调速方式:外接 PWM 调速或外接电位器调速;

    ◆有 EN(使能)、DIR(方向)、X1 (刹车)信号控制端;

    ◆可输出测速脉冲 FG;可输出报警信号 ALM 供用户检测

    ◆过流、过压、欠压、风扇控制、霍尔传感器相位出错、马达堵转等保护功能。


  • 食物残渣粉碎机无刷方案

    食物残渣粉碎机无刷方案

    ◆供电电源AC220V交流供电,容量根据电机功率选择

    ◆输入最大电流:不大于10A

    ◆输入最大功率:最大2200W
    ◆适配输出功率≤1000W有/无霍尔直流无刷电机

    ◆适用于食物残渣粉碎机、料理机、商用豆浆机等

    ◆可外接速度显示板,显示转速;可接电脑,用来设置驱器参数;

    ◆电流速度双闭环设计,低速力矩大,运行平稳;

    ◆高力矩高转速输出,最高转速达 10000rpm/min

    ◆调速方式:外接 PWM 调速或外接电位器调速;

    ◆具有 EN(使能)、DIR(方向)、X1(刹车)信号控制端;

    ◆可输出测速脉冲 FG,(光电隔离,门极输出);

    ◆可输出报警信号 ALM 供用户检测(光电隔离,门极输出);

    ◆过流、过压、欠压、风扇控制、霍尔相位出错、堵转等保护功能


  • 燃气锅炉无刷风机方案三

    燃气锅炉无刷风机方案三

    ◆供电电源DC12V直流供电

    ◆输入最大电流:不大于10A

    ◆输入最大功率:120W

    ◆适配电机 适配输出功率≤120W的无刷电机

    ◆适用于适用于各类锅炉风机

    ◆电流速度双闭环设计,低速力矩大,运行平稳

    ◆高力矩、高转速输出,最高转速达 10000RPM(由电机参数决定)

    ◆调速方式:外接 VSP 电压或 PWM 信号调速

    ◆可输出测速脉冲 FG(集电极开路输出)

    ◆具有 EN(使能)信号控制端

    ◆具有过流、过压、欠压、堵转等保护功能


  • 燃气锅炉无刷风机方案二

    燃气锅炉无刷风机方案二

    ◆供电电源DC16V-30V直流供电

    ◆输入最大功率:360W

    ◆适配电机 适配输出功率≤250W的无刷电机

    ◆适用于各类锅炉风机

    ◆电流、速度双闭环设计,低速力矩大,运行平稳

    ◆高力矩、高转速输出,最高转速可达 9999rpm/min

    ◆调速方式 VSP:0.5V-4.8V 模拟量调速

    ◆可输出测速脉冲 FG

    ◆具有过流、过压、欠压、短路、马达堵转等保护功能

    ◆无霍尔传感器的三相直流无刷电机


  • 燃气锅炉无刷风机方案一

    燃气锅炉无刷风机方案一

    ◆供电电源AC165V~220V交流供电

    ◆输入最大电流:不大于10A

    ◆输入最大功率:2000W

    ◆适配电机 适配输出功率≤1150W的400V无刷电机

    ◆适用于各类锅炉风机

    ◆电流速度双闭环设计,带PFC、低速力矩大,运行平稳

    ◆高力矩高转速输出,最高转速达 10000rpm/min

    ◆(根据用户电机而定)

    ◆调速方式:外接 PWM 调速

    ◆有 UB 控制端口,此信号不给时全速运行

    ◆可输出测速脉冲 FG,(光电隔离,门极输出)

    ◆具有过流、过压、欠压、霍尔传感器相位出错

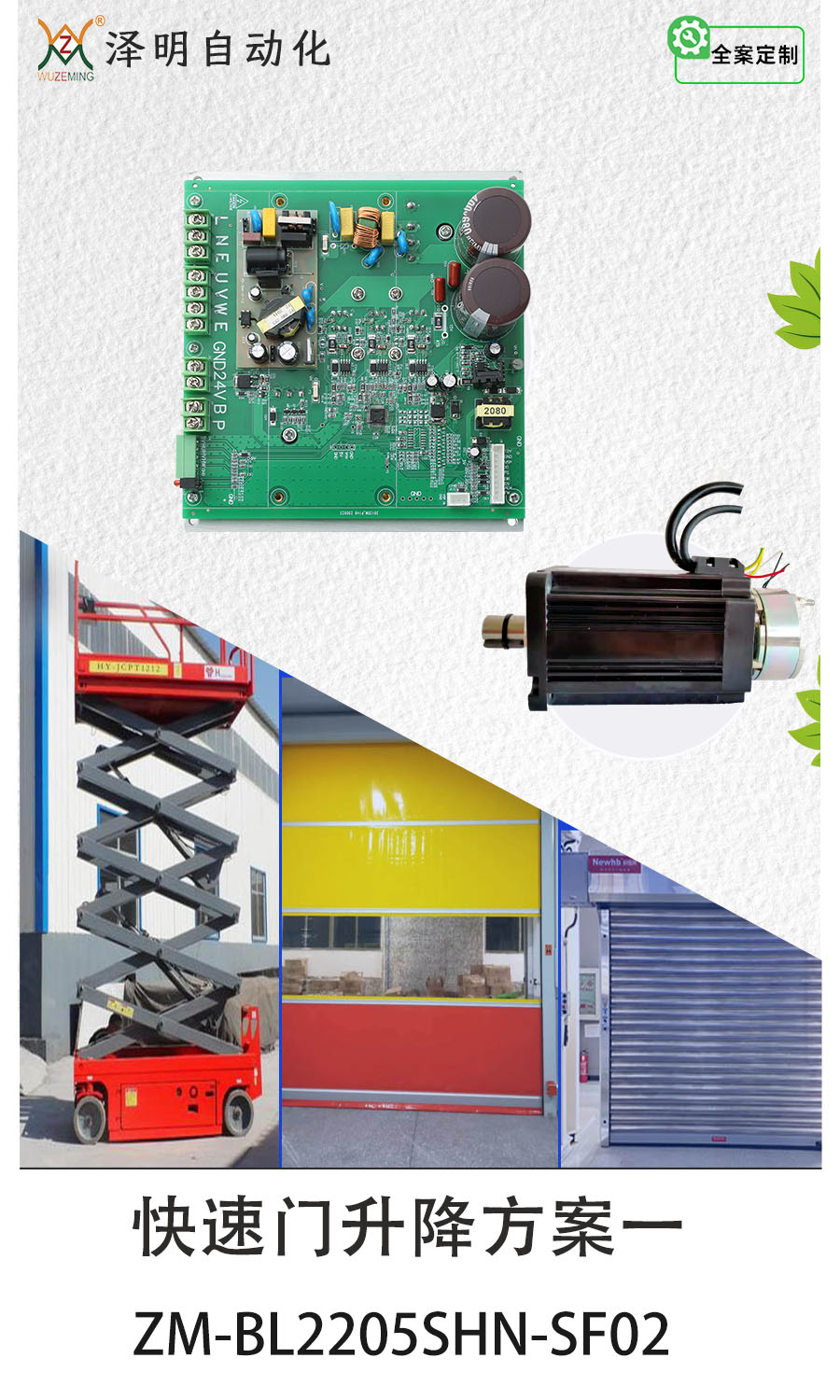

  • 快速门升降方案一

    快速门升降方案一

    ◆供电电源AC220V交流供电,容量根据电机功率选择

    ◆输入最大电流:不大于5A

    ◆输入最大功率:最大1100W

    ◆适配电机 适配输出功率≤500W有/无霍尔直流无刷电机

    ◆本产品可以应用于用于升降机、卷帘门、提升重物等领域

    ◆特殊的算法实现重物的匀速升、降

    ◆具有缓启、缓停功能.速度可调

    ◆集成了停止时、断电时机械刹车控制功能

    ◆欠压、过压、过流、堵转保护等功能

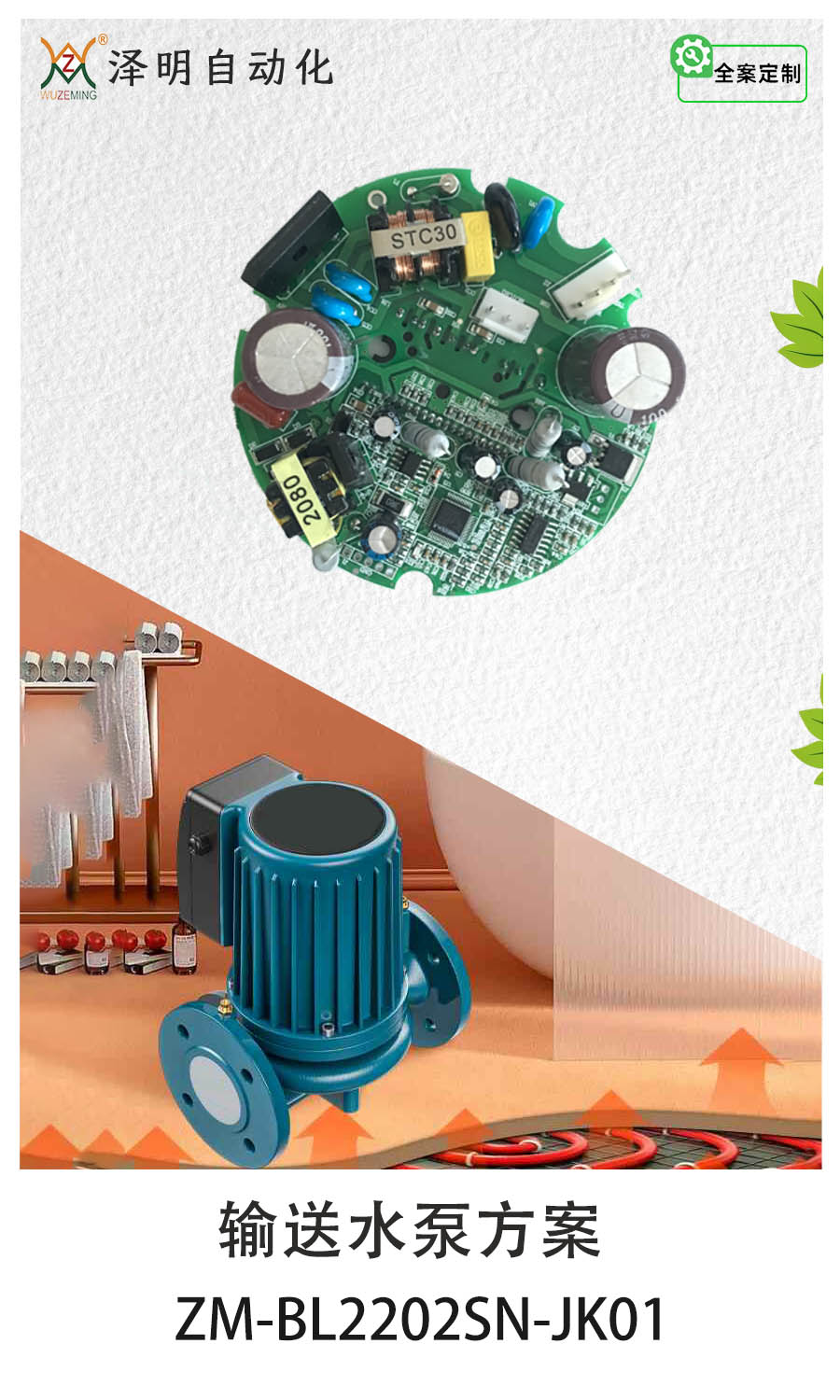

  • 输送水泵方案

    输送水泵方案

    ◆供电电源AC220V交流供电,容量根据电机功率选择

    ◆输入最大电流:不大于2A

    ◆输入最大功率:最大400W

    ◆适配电机 适配输出功率≤250W无霍尔直流无刷电机

    ◆适用于各类输送水泵

    ◆大规模的集成电路取代原有硬件设计 ,具有更高的抗干扰性

    ◆采用正弦波无霍尔控制,低噪音

    ◆低速防抖,无极调速

    ◆变频控制技术

    ◆具有过流、过载、过热、缺相、短路等保护功能

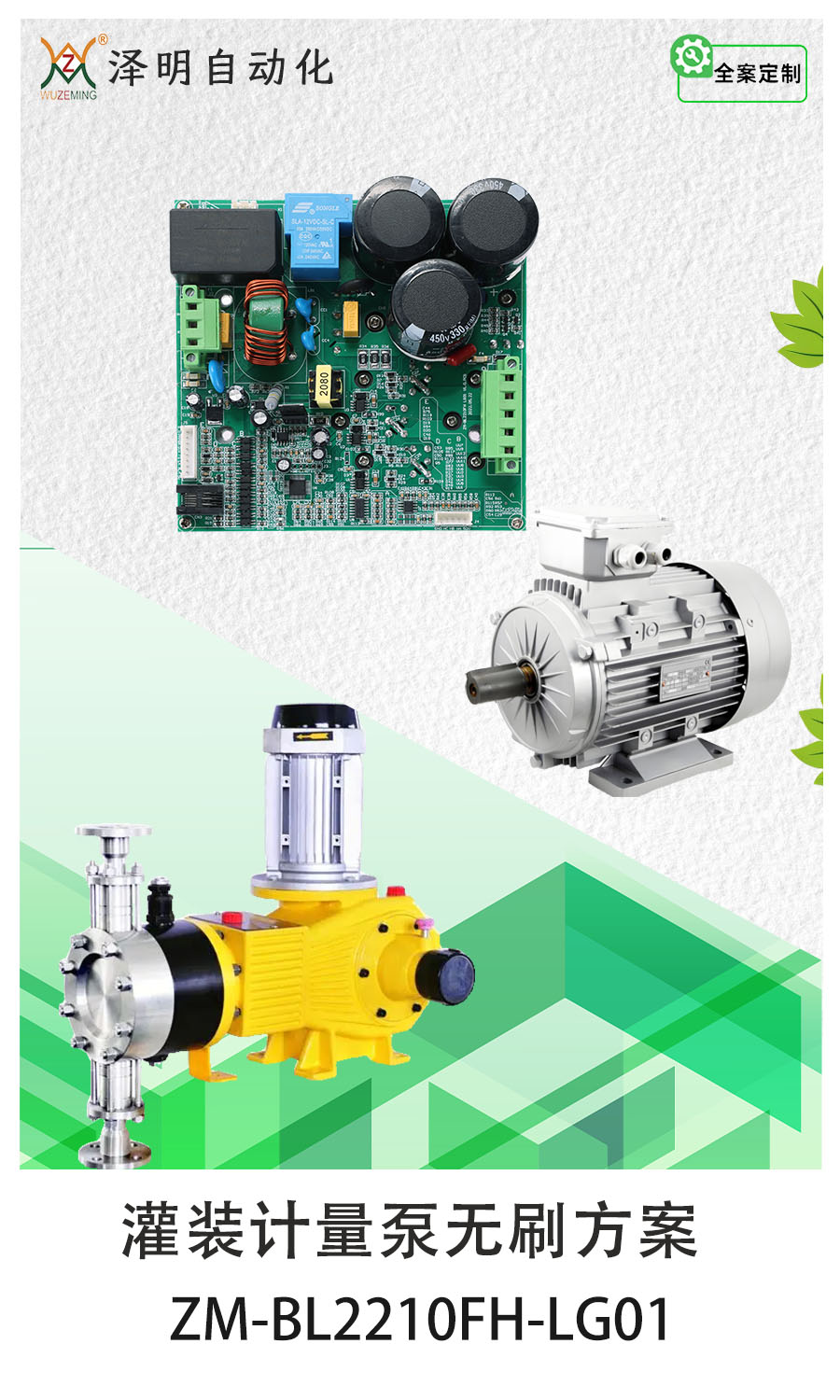

  • 灌装计量泵无刷方案

    灌装计量泵无刷方案

    ◆供电电源AC80V~230V交流供电

    ◆输入最大电流:不大于10A

    ◆输入最大功率:最大2200W

    ◆适配电机 适配输出功率≤1500W的电机

    ◆适用于灌装计量泵

    ◆可外接速度显示板,显示转速;可用 BL01 来设置驱动器参数

    ◆电流速度双闭环设计,低速力矩大,运行平稳

    ◆高力矩高转速输出,最高转速达 10000rpm/min;(根据用户电机而定)

    ◆调速方式:外接 PWM 调速或外接电位器调速

    ◆有485 通讯功能:可通过485 通讯控制电机启/停

    ◆有 EN(使能)、DIR(方向)、ALM(报警)等信号输入端

    ◆可输出测速脉冲 FG,(光电隔离,门极输出)

    ◆刹车 0-10 档力度可调;独立 24V 电源可供电

    ◆过流、过压、欠压、过热、霍尔传感器相位出错、马达堵转等保护功能

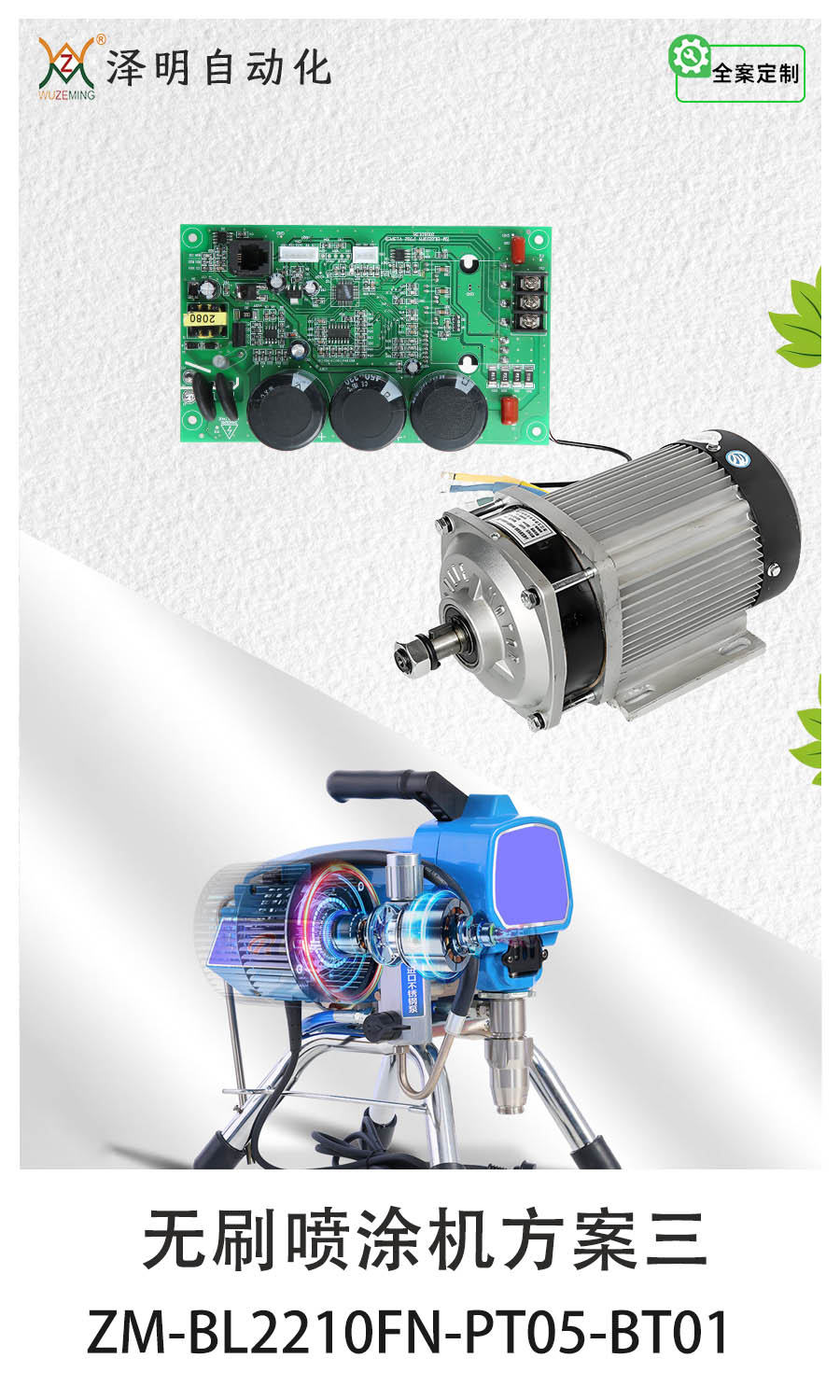

  • 无刷喷涂机方案三

    无刷喷涂机方案三

    ◆供电电源AC220V交流供电,容量根据电机功率选择

    ◆输入最大电流:不大于10A

    ◆输入最大功率:最大2200W

    ◆适配电机 适配输出功率≤1500W无霍尔直流无刷电机

    ◆专为喷涂机系列产品量身定制;

    ◆电流、速度双闭环设计,运行平稳;◆调速方式:外接电位器调速;

    ◆外接压力传感器,保持输出恒定压力;

    ◆强大的语音功能:工作状态、故障原因语音播报;

    ◆具有过流、过压、欠压、过热、马达堵转等保护功能;

    ◆可通过外接数码显示板显示本机压力值;

    ◆高力矩高转速输出,最高转速可达10000RPM(根据用户电机而定)
